折弯机是钣金产品成型和保证钣金产品加工精度的关键设备之一。折弯设备的精度将直接影响钣金产品的加工精度。精度不足的折弯设备对产品偏差的影响是长期客观存在的。如果能够检测到折弯设备的精度,就需要为企业验收和维护折弯设备提供精度数据。检验几何精度检测项目 ◆…

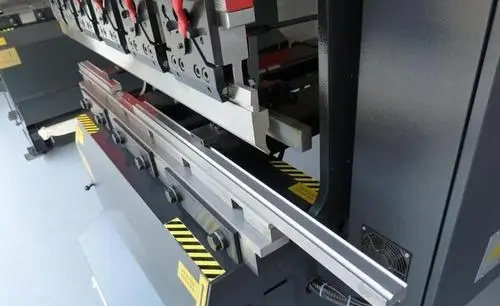

折弯机是钣金产品成型和保证钣金产品加工精度的关键设备之一。折弯设备的精度将直接影响钣金产品的加工精度。精度不足的折弯设备对产品偏差的影响是长期客观存在的。如果能够检测到折弯设备的精度,就需要为企业验收和维护折弯设备提供精度数据。
几何精度检测项目
◆机床工作台面的横向和纵向平面度
◆上模贴合面的水平支面与机台平面的平行度
◆工作平台上滑块的垂直度
对几何精度的检测?
笔者认为,机床的购买者可以要求供应商提供几何精度数据,而不需要自己进行几何精度自测。验证机床的采购精度只需要测试机床的工作精度。
机床用户可以有计划地安排对机床进行年度工作精度检测。如果工作精度超过机床精度的充电范围,则考虑检测机床的几何精度。
考虑到绝大多数企业没有机床的大中型维修能力,一般由专业维修机构接受,本文不详细介绍折弯机的几何精度检测。
根据折弯机床制造商提供的一组参考测试数据分析,折弯机工作台面的纵向误差对折弯精度的影响约为横向误差的3倍。折弯角度偏差的影响值约为工作台台面平面误差的3倍。
折弯角度偏差受滑块行程对工作面垂直度影响不大,可以忽略不计。工作台面的直线度会直接反映工件的直线度偏差,两者几乎相等。弯曲直线度偏差受滑块行程对工作面垂直度误差的影响较小。本文提到的工作台面包括两个,一个是机台台面,一个是上模贴合面水平支撑面的几何精度影响。示例:

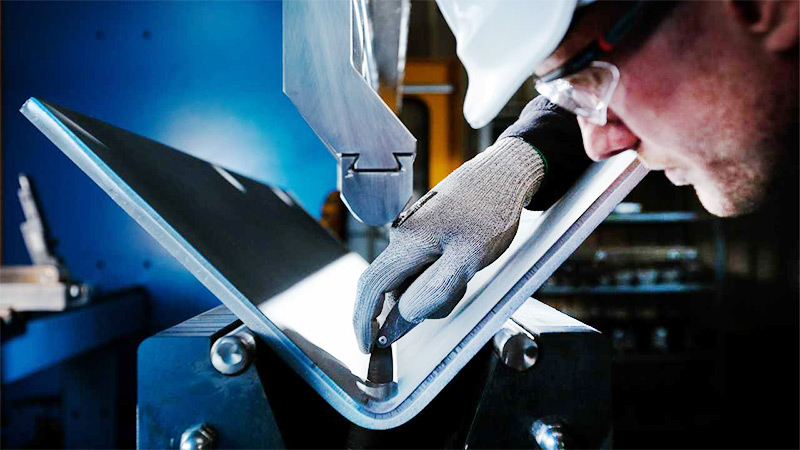

台式折弯机的工作台面长度为3200mm,通过测量这台折弯机的工作精度,可以得到以下数据:工件直线偏差为0.06mm,折弯角偏差为0.1720。由此可以推断,这台折弯机的工作台面平面度约为0.06mm。
根据国家标准GB/T14349-2011《折弯机精度》,台面长度3200mm的折弯机平面充差为0.08mm,可以判断其平面精度是合格的。事实上,作为折弯机的用户只需要注意机床的工作精度。
由于机床长期使用后的工作精度不仅受本文所述因素的影响,还应考虑机床传动间隙和机械磨损对加工件精度的影响因素,从而对机床进行综合评估和考虑。也就是说,通过检查机床折弯件的工作精度,结合国家标准,可以对折弯机的综合精度加工能力进行检查和判断。
